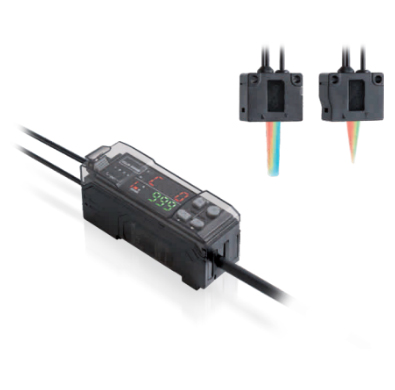

高精度数字智能型颜色传感器

型号

CS-V21

CS-V21P

NPN

PNP

响应时间

200μS(HSP)/1ms(FINE)/4ms(TURBO)/8ms(SUPER)

控制输出

NPN（PNP）集电极开路X4频道，最大40VDC（30VDC），1个输出达到100mA，总数为4个输出达到200mA，残余电压：最大1.0V

保护电路

逆电极保护，过流保护，过电压

外部校准输入

输入时间：最小20ms

外部切换输入（C／C＋1模式）
外部偏移输入（SuperI模式）

输入时间：最小20ms

计时器功能

计时器OFF／OFF-延时／ON-延时／单发，计时器时间：可调节从1至1,000ms（分别用于每一个域）

电源

24VDC，波动（P-P）：最大10％

消耗电流

正常模式：1.5W（最大62.5mA），Eco模式：1W（最大42.0mA）

环境温度

-10至＋55℃，无凝结

耐振动性

10至55Hz，1.5mm双振幅，在X、Y、Z方向，各2小时

材料

外壳、护盖：PC

重量（带有2m电缆线）

约150g

类型

可调节光点

长距离

消除光泽，小光束点

型号

CS-H32即将推出

CS-H35

CS-H37

检测范围

50至95mm

28至52mm

11至20mm

最小光点直径

小型：3mm直径（参考距离：65mm）

40mm参考距离

16mm参考距离

中型：4.5mm直径（参考距离：60mm）

4.5mm直径

1mm直径

大型：5.5mm直径（参考距离：50mm）

光源

红色LED(665nm)/绿色LED(520nm)蓝色LED(465nm)

纤维最小弯曲半径

25mm

15mm

环境光度

白炽灯：最大10,000lux，日光：最大20,000lux

环境温度

-10至＋55℃，无凝结

耐振动性

10至55Hz，1.5mm双振幅，在X、Y、Z方向，各2小时

防护等级

IP40

材料

机壳

PC

镜头盖

聚芳基酸酯

PC（金属部分：304型不锈钢）

重量（带有2m电缆线）

约40g

约45g
