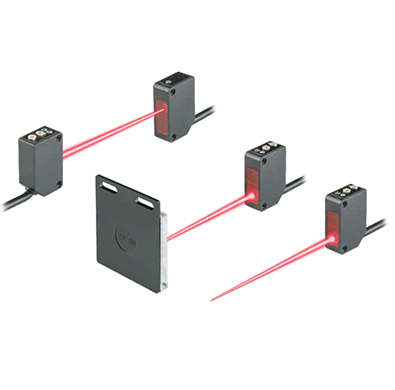

普通类型光电开关

检测方式

对射型

回归反射型

扩散反射型

型号

NPN

PAZ-T61

PAZ-T62

PAZ-R61

PAZ-441

PAZ-D61

PAZ-D62

PAZ-D61L

PNP

PAZ-T61P

PAZ-T62P

PAZ-R61P

PAZ-441P

PAZ-D61P

PAZ-D62P

PAZ-D61LP

距离

15m

30m

0.1～4m

50mm

100mm

300mm

100mm

指向角

3～15°

2～10°

一

光源(发光波长)

红色LED(650mm)

电源电压

DC12～24V±10%波动(p-p)10%以下

消费电流

投光器：15mA以下受光器：20mA以下

30mA以下

控制输出

负载电源电压DC26.4V以下，负载电流100mA以下，漏电流10pA以下，集电极开路输出(NPN/PNP输出根据形式而不同)入光时ON/遮光时ON开关切换式

输出残留电压

残留电压1V以下(负载电流小于10mA)：残留电压2V以下(负载电流小于10～100mA)

响应时间(包含动作·复位)

各1ms以下

各2ms以下

各1ms以下

周围温度

动作时：-25～+55℃、保存时：-40～+70℃(但不结冰、结露)

周围湿度

动作时：湿度35～85%RH、保存时：湿度35～95%RH(但不结冰、结露)

保护构造

IEC 60529规格：IP67

材质

外壳

聚对苯二甲酸丁二醇酯(PBT)

显示部

聚酯合橡胶

镜头

聚酯合橡胶

聚甲基丙烯酸甲酯(PWW)

聚酯合橡胶
