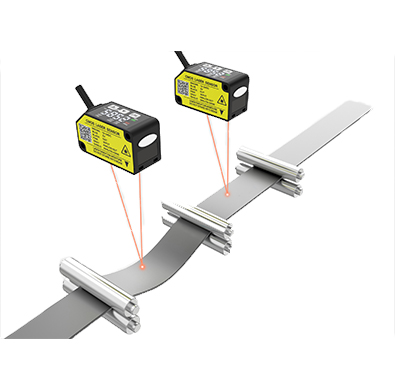

激光位移传感器

种类

测量中心
100mm

测量中心
400mm

NPN输出

型号名称

PNP输出

LV-S030N

LV-S100N

LV-S400N

LV-S030P

LV-S100P

LV-S400N

测量中心距离

30mm

100mm

400mm

测量范围

±5mm

±35mm

±200mm

重复度

10um

70um

300ym（测量距离200mm-400mm）
800um（测量距离400mm-600mm）

直性

±0.1%F.S.

±02％F.S.（测量距离200mm-400mm）
±02％F.S.（测量距离400mm-600mm）

文性

0.03%F.S./℃

光源

红色半导体激光 2类
输出：1mW、发光光束波长：655nm

光束直径

约Ø120μm

约Ø500μm

电源电压

12V～24V DC±10％ 脉动P-P10％

消耗电流

40mA下（电源电压24V DC时）．60mA下（电源电压12V DCP）

控制输出

＜NPN输出型＞
NPN开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下（控制出-OV之间）
·剩余电压：1.5V以下（入电流50mA下）
·温电流：0.1mA以下

＜PNP出型＞
PNP开路集电极晶体管
·最大源电流：50mA
·外加电压：30V DC以下（控制出-＋V之间）
·剩余电压：1.5V以下（流出电流50mA下）
·漏电流：0.1mA以下

输出动作

入光时ON非入光时ON 可切换

短路保护

配备（自动恢复型）

反应时间

1.5ms／5ms／10ms 可切换

外部输入

NPN无接点输入 有效：0V～＋1.2V DC 输入用抗：约10kΩ

保护构造

IP67(IEC)

污换程度

2

使用环境温度

-10℃～＋40℃（注意不可结露，结冰）、保存时：-20℃～＋60℃

使用环境温度

35％～85％RH、保存时：35％～～85RH

使用环境照度

白炽灯：受光面量明度3.0000C下

使用标高

2.000m下

电缆

带0.15mm²5芯复合电缆2m

材质

本体外壳：销销件 前面盖板：丙烯基

重量

约35g（不含电缆）、约85g（含电缆）

适用规格

符合EMC指令
