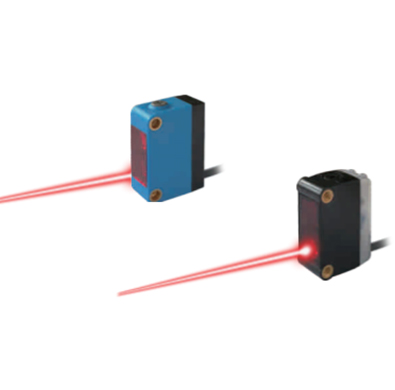

背景抑制型光电开关

种类

出线式漫反射

型号

PAZ-L61

PAZ-L62

PAZ-L61P

PAZ-L62P

距离设定范围

25~300mm                 25~100mm

应差

动作距离的2％以下（使用白色无光泽纸）

电源电压

12～24VDc±10％ 脉动P-P10％以下

消耗电流

25mA以下

输出

＜NPN输出型＞
NPN开路集电极晶体管
·流入电流：100mA
·外加电压：30VDC以下（输出和OV之）
·剩余电压：2V以下（流入电流为100mA时）
1V以下（流入电流为16mA时）

＜PNP输出型＞
PNP开路集电极晶体管
·流入电流：100mA
·外加电压：30VDC以下（输出和＋V之间）
·剩余电压：2V以下（流入电流为100mA时）
1V以下（流入电流为16mA时）

输出动作

检测时ON／非检测时ON 装备2种输出

短路保护

配备

反应时间

1ms以下

工作状态指示灯

红色LED（输出ON时亮起）

电源指示灯

绿色LED（通电时亮起）

距离设定调节器

配备机械式5圈调节器

检测模式

可用检测模式BGS功能

自动防干扰功能

配备

保护构造

IP67

使用环境温度

-25～＋55℃（注意不可结露、结冰），存储时：-30～＋70℃

使用环境湿度

35～＋85％RH，存储时：35～＋85％RH

使用环境照明度

白炽灯：受光面照明度30001x以下

耐电压

AC1000V1分钟所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动

频率10～500HZ 双振幅3mm（MAX．50G）X，Y和Z方向各2小时

耐冲击

加速度500m／s2X、Y、Z各方向10次

投光元件

红色LED（投光波峰波长：650nm、调制式）

光点直径

约φ2mm（距离为50mm时）

约φ15mm（距离为300mm时）

材质

外壳：PC

电缆

Φ3.8电缆，4芯，长2m
